Yaklaşık 15 yaşındaki bir HP ProLiant N40L mikro sunucusu, YouTuber EastMakes’in elinde tamamen yeni bir kimliğe kavuştu. Eski sunucunun dahili anakart-SoC yapısı günümüz standartlarına yetişemediği için EastMakes, sıfırdan bir çözüm üretti: Raspberry Pi Compute Module 5 (CM5) tabanlı özel tasarım bir anakart geliştirdi.
Orijinal N40L’de NVMe (Non-Volatile Memory Express, yüksek hızlı depolama arayüzü) slotu bulunmuyordu, portlar sadece USB 2.0 standardındaydı ve zamanında övülen güç tüketimi rakamları artık pek de etkileyici değildi. Cihazın kalbindeki AMD Turion II işlemci, günümüz bir Raspberry Pi‘sinin bile kolayca geçebileceği bir performans sunuyordu.
Anakart tasarımı nasıl şekillendi?
CM5, standart bir Raspberry Pi 5 ile aynı işlemciye sahip olsa da herhangi bir port içermiyor; harici aksesuarlarla kullanılması bekleniyor. EastMakes, Raspberry Pi projesinin açık kaynak yapısından yararlanarak orijinal şemaları ve dokümantasyonu temel alıp kendi versiyonunu tasarladı.
Bunlar da İlginizi Çekebilir

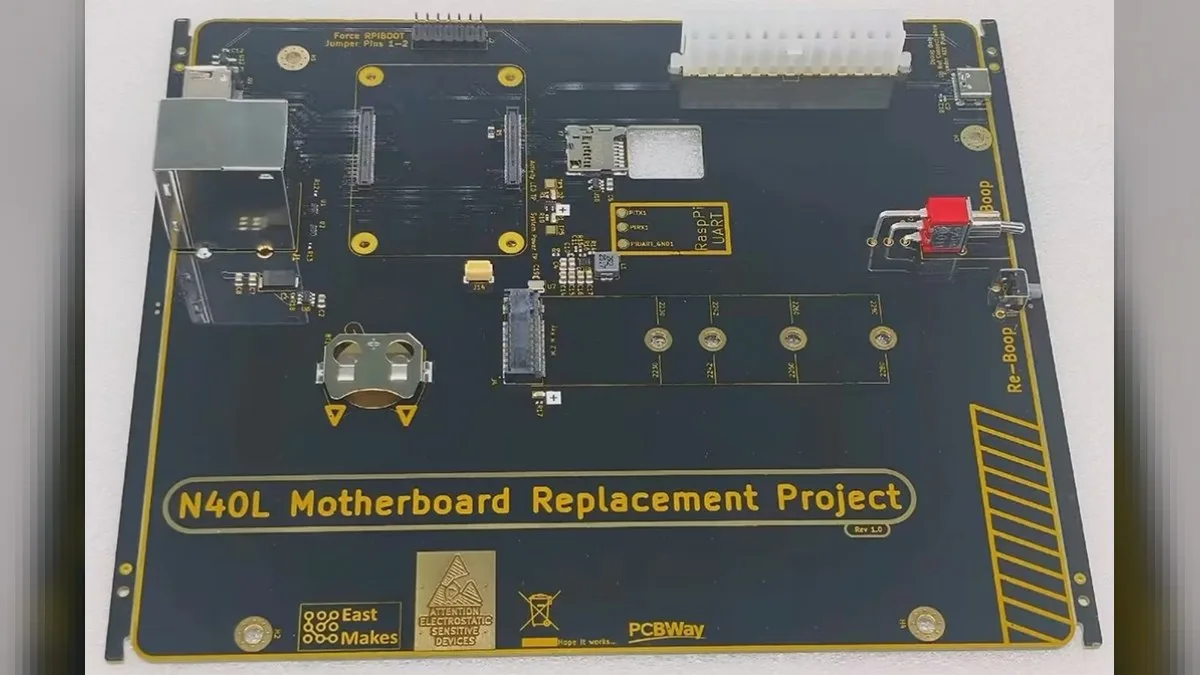

Anakartı, orijinal N40L kasasının iç boşluğuna tam oturacak şekilde genişletti ve port ile vida deliklerinin doğru yerleşimini test etmek için önce basit bir 3D baskı prototip üretti. Ardından tasarımı sadeleştirerek tek bir HDMI portuna indirdi, Ethernet ve iki USB 3.0 Type-A bağlantısı ekledi.
NVMe desteği ve üretim süreci
EastMakes ayrıca sistem sürücüsü için anakarta bir NVMe slotu kablolamayı başardı ve zamanlama sorunları yaşanmaması için hat uzunluklarını dikkatle eşitledi. RGB aydınlatma eklemese de PCBWay’in özel yapılandırma aracını kullanarak sarı-siyah renk kombinasyonuyla anakarta görsel bir dokunuş kattı; ayrıca Boop ve Reboop düğmelerini de tasarıma dahil etti.

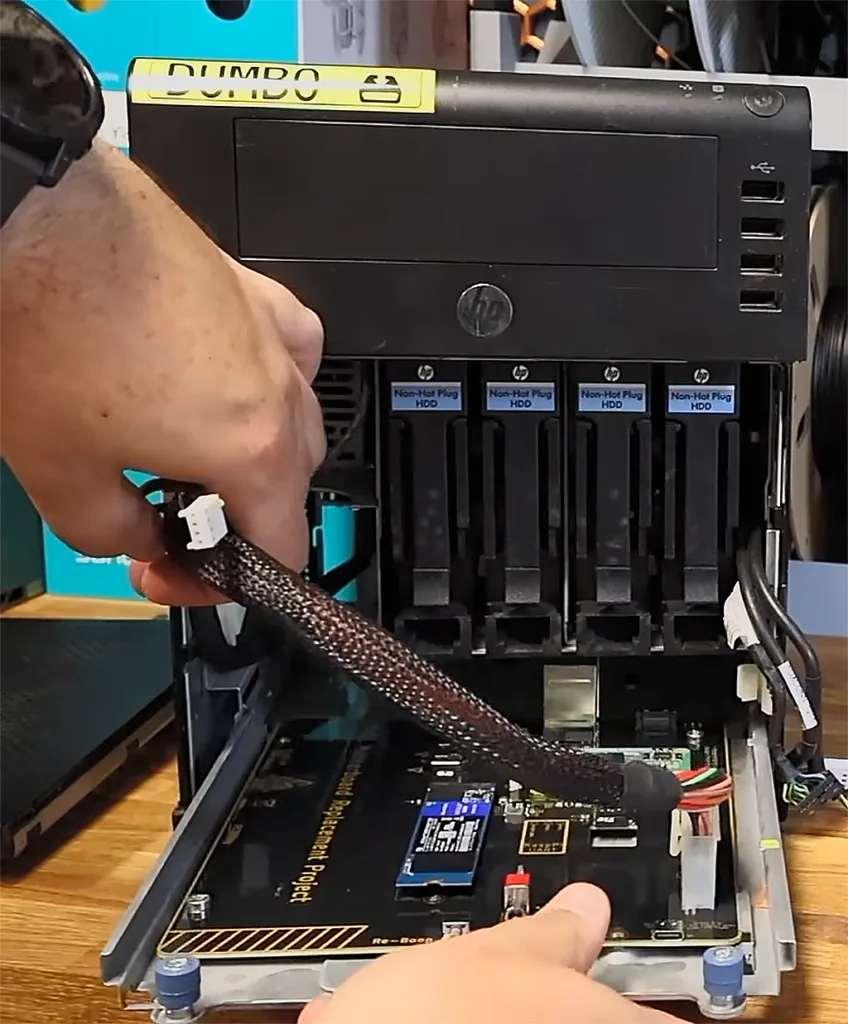

Baskılı devre kartı elinde ulaştığında ilk denemede çalıştı. Kartı N40L kasasına yerleştirdiğinde tam oturdu ve sistem sorunsuz açıldı; USB ve Ethernet bağlantı hızlarını test ederek beklenen performansa ulaşıldığını doğruladı. Sabit disk yuvası için gereken SFF-8087 bağlantısını şimdilik eklemedi, bu adımı ileride tamamlamayı planlıyor olabilir. Bu tür DIY (kendin yap) projeler, Türkiye’deki elektronik meraklıları ve maker topluluğu için de eski donanımları geri dönüştürme konusunda ilham verici bir örnek oluşturuyor; özellikle Raspberry Pi’nin ülkemizde artan popülaritesi göz önüne alındığında, benzer projelerin yerel meraklılar arasında da yaygınlaşması beklenebilir.
Kaynak: Tom's Hardware
